MDS 3200系列

MDS 3200系列點膠機
以高新壓電科技為基礎的微量噴射點膠機
速度極快的撞針抬升和下落速度，最高可達 3000Hz
功能多樣參數可自由調整，為不同工藝要求和介質特性,量身設定噴射參數.
電子控制器可無延遲更改點膠參數精確
各種粘度介質點與點形式點膠的高重復性，極小部件上精準定位腔體、凹槽、不規則表面噴射點膠
力量
利用復雜的技術轉化最新一代壓電陶瓷的力量，MDS 32...

在線咨詢

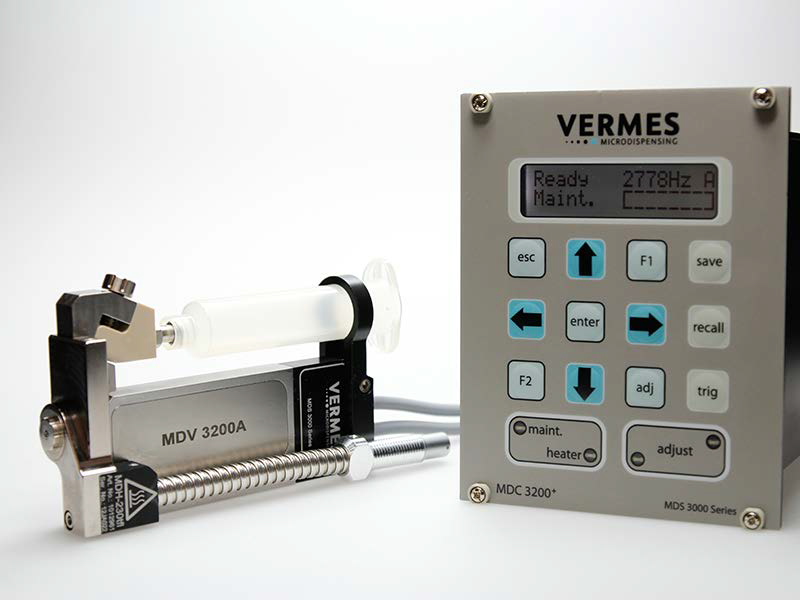

MDS 3200系列點膠機

以高新壓電科技為基礎的微量噴射點膠機

速度極快的撞針抬升和下落速度，最高可達 3000Hz

功能多樣參數可自由調整，為不同工藝要求和介質特性,量身設定噴射參數.

電子控制器可無延遲更改點膠參數精確

各種粘度介質點與點形式點膠的高重復性，極小部件上精準定位腔體、凹槽、不規則表面噴射點膠力量

利用復雜的技術轉化最新一代壓電陶瓷的力量，MDS 3200以高至1000bar的壓力噴射超高 粘度的介質模塊化

MDS 3200+的模塊化設計可為不同應用定制相應配置。

尤其在小批量多樣化的應用場景，用戶可對一套MDS 3200進行配置調整,以適應不同的工藝和介質:

不同尺寸和形狀的噴嘴，適用于不同的介質和點膠尺寸要求

不同撞針形狀，可優化噴射點膠表現

近乎無限的介質兼容性。所有與介質接觸的部件均可從不同的材料中進行選擇，直至一種符合應用要求。

多種供膠方案

3ml-55ml膠筒可直接添加至噴射閥

噴嘴加熱—可選擇安裝

在MDS 3200+標準版以外，有兩種變體型號可供 選擇：

緊湊版（CP）-- 更加緊湊的設計，電子元 件在閥體側面，在不損失噴射閥表現的前 提下，適用于已現有的設備配置。

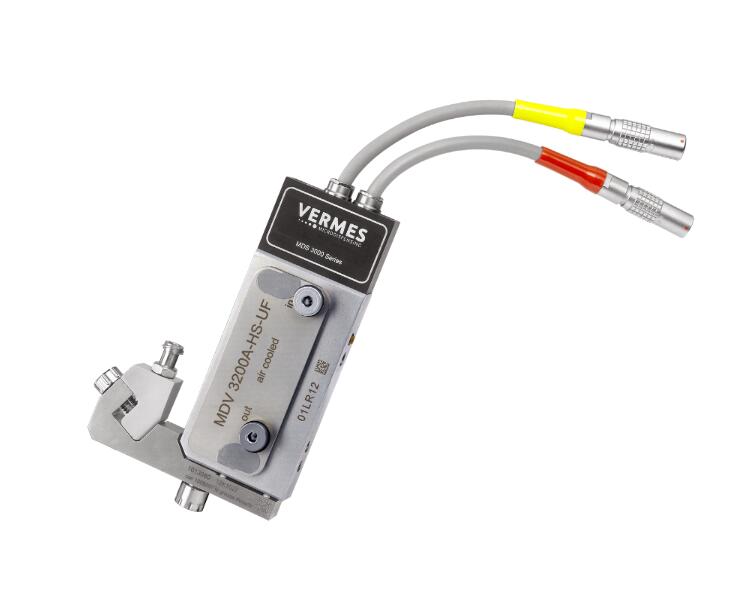

高速版（HS）-- 此變體版本適用于要求持續高速?lài)娚潼c(diǎn)膠的應用

推薦的噴射媒介: SMT粘合劑(高固含量的導電膠)，硅膠，LED熒光劑，底部填充料， 熱熔膠，焊錫膏等等。

噴射點膠質量: 最小1nl/點（取決于介質），利用獨立的單點時間控制，可提供最高的精準度。

粘度區間: 中、高至超高粘度介質，最高可達200萬mPas

撞針: 可更換，有不同形狀、單片陶瓷、碳化金屬可選

供給壓力: 0,1 – 8 巴 (相對), 最大 100巴

介質化學耐性: 對廣泛的介質具有化學耐性。所有與介質接觸的部件均可從可提供 的材料中選擇

噴射頻率（最大）: > 3000 Hz

尺寸 : 閥體: 115 mm x 39,5 mm x12mm(cp:90mm x39,5mm x23mm) 可安裝至19寸支架: 101,6 mm x 295 mm x 128,4 mm

重量 : 最小258g（取決于具體配置）

電源接口: 110/240 V AC, 50/60 Hz 電源插頭 (背部) 控制器功率: 130 W

運行模式 : 成組模式-單次脈沖信號啟動一組根據預先定義數據噴射的 應用程序 單發模式-單次脈沖信號啟動單次噴射程序 無限模式-由外部發出的脈沖信號控制噴射數量 外置模式-由外部發出的脈沖信號控制開啟時間 模式、選擇引腳，參數可實時更改

可供選擇加熱系統: 常規噴嘴加熱塊: 120 °C(更高溫度需進一步咨詢)

參數存儲: 內部存儲: 40組，外部存儲:無限

標準接口: RS232C; 24 V/5 V PLC, AUX

額外功能:多個用戶定義循環次數（如不同介質、撞針磨損、噴嘴）實時時鐘 可記錄時間點

推薦流體:

●SMT ●粘合劑● 填充導電粘合劑 ●導電銀膠● 錫膏 ●助焊劑 ●硅膠 ●熱熔膠 ●LED熒光粉 ●底部填充劑

用戶定義應用：

 ●SMA應用●在線點膠固化●裸片疊層●覆晶技術
